Описание

Котел ARS - 120

Стальной твердотопливный котел ARS - 120 с ручной загрузкой топлива предназначены для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления, для подготовки и подачи тепла на технологические нужды с использованием в качестве топлива дров, древесных отходов, опилочных и торфяных брикетов, кускового торфа, каменного угля и пеллеты.

Конструкция твердотопливного котла ARS - 120 позволяет максимально эффективно использовать тепло, выделяющееся при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая теплопроизводительность котла достигается при сжигании антрацита.

Эксплуатация твердотопливного котла ARS 120 возможна только в режиме ручной подачи твердого топлива.

Существует возможность перевода котла ARS - 120 в режим работы на природном газе или дизельном топливе, посредством замены загрузочных дверей и дверей притока воздуха (с вентилятором нагнетания), монтаж соответствующей горелки и установка турбоизоляторов внутри дымогарных труб.

Топливом для котла ARS - 120 служат дрова, уголь, опилки, брикеты (угольные, опилочные, торфяные), древесные соломенные гранулы (или пеллеты).

Преимущества твердотопливного котла ARS - 120:

  • Сжигание всех видов топлива с влажностью до 70%;
  • Большой объем рабочей топочной камеры;
  • Толщина металла – 6-8 мм;
  • Показатели выбросов продуктов горения соответствуют всем Европейским экологическим нормам;
  • Не высокая удельная тепловая нагрузка топки;
  • Бесшовные цельнотянутые трубы;
  • Высококачественная теплоизоляция производства Австрии;
  • Встроенный экономайзер;
  • Автоматизированная система технологической безопасности;
  • Возможность изготовления на базе твердотопливных котлов транспортабельных котельных различной мощности (от 100 кВт до 5 МВт);

Устройство твердотопливного котла ARS 120

1. Зона подачи воздуха на горение;
2. Вентилятор нагнетания;
3. Топка;
4. Поворотная камера;
5. Вторая дымогарная труба;
6. Поворотная камера (зона чистки котла);
7. Жаровые трубы;
8. Дымосборник;
9,10. Патрубки под предохранительные  клапаны;
11. Патрубок обратной воды;
12. Штуцер под термодатчик;
13. Перегородка;
14. Корпус котла;
15. Жаротрубный узел;
16. Патрубок слива;
17. Дренажный патрубок;
18. Патрубок подачи;
19. Колосниковая решетка;
20. Экономайзер;
21. Патрубок экономайзера.



Конструктивно котел ARS 120 представляет собой горизонтально расположенную цилиндрическую сборно-сварную конструкцию состоящую из корпуса (13) с камерой сгорания (топкой) (3), для улучшения рабочих характеристик и максимального отбора тепла в конструкцию котла входит встроенный экономайзер (16).

Подвод и отвод теплоносителя - воды осуществляется через патрубки «обратной воды Т2» (14) и «прямой воды Т1» (11). В патрубке подвода воды (обратной воды) расположен дренажа (14) с наружной резьбой 1". На верхней  образующей корпуса котла расположены 2 патрубка для монтажа предохранительных клапанов, а также патрубок подключения рециркуляционного насоса котла к экономайзеру (17) (на экономайзере расположены два патрубка (равноценных) (10,17) — один из них для подключения предохранительного клапана, второй - насоса рециркуляции).

Для обеспечения качественного сгорания топлива на дверях притока воздуха в камеру сгорания смонтирован вентилятор нагнетания, загрузку топлива проводится через загрузочные двери.

Твердотопливный котел ARS 120 состоит из зон: подачи воздуха на горение (1), топки (3), зоны чистки котла (6), жаротрубного узла (5,7), встроенного экономайзера (16).

Корпус котла выполнен из углеродистой стали, состоит из двух соосных обечаек (внутренней и наружной), соединенных между собой в передней части трубной доской. С другой стороны каждая обечайка заканчивается своим приварным днищем. В пространстве между обечайками расположены дымогарные трубы конвективного пучка.

Полость внутренней нижней обечайки корпуса образуется топочную камеру проходимого типа. Дымовые газы проходят внутри топки (3) и далее, через поворотную камеру (4), проходят внутри дымогарных труб (5,7) после чего поступают в короб сбора дымовых газов (дымосборник), откуда через патрубок выводятся атмосферу по дымовой трубе.

К задней трубной решетки на шпильках крепится дымосборник (дымовой короб), имеющий по периметру уплотнение, аналогичное уплотнению дверцы топки. В верхней части короба расположен дымоотводящий патрубок. В нижней части короба расположен лючок для удаления загрязнений при чистке газоходов, и  патрубок 1/2" для отвода конденсата, образующегося при разогреве воды отопительного контура при первом пуске.

На наружной поверхности корпуса котла закреплена тепловая изоляция.

Габаритные размеры твердотопливного котла ARS 120

Маса
кг
A
мм
D
мм
H
мм
B
мм
K
мм
N
мм
M
мм
C
мм
Димоход
мм
Обратная
Дy NW1
Прямая
Дy NW2
Патрубки под
предохранит.
клапана Ду, мм
Eg Ed
900 900 1550 1320 1550 430 1127 523 1120 200х300 65 65 40 40

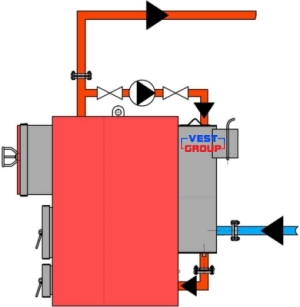

Схема подключения котла ARS 120 с экономайзером и рециркуляционным насосом

Схема подключения котла ARS 120 c экономайзером, аккумуляционной емкостью и рециркуляционным насосом

Характеристики

Твердотопливный котел ARS 120
Модель: 489
Производитель: ARS (Украина)
Основные параметры
Максимальная мощность, кВт: 120
Наличие автоматики: Да
Способ загрузки топлива: Ручной
