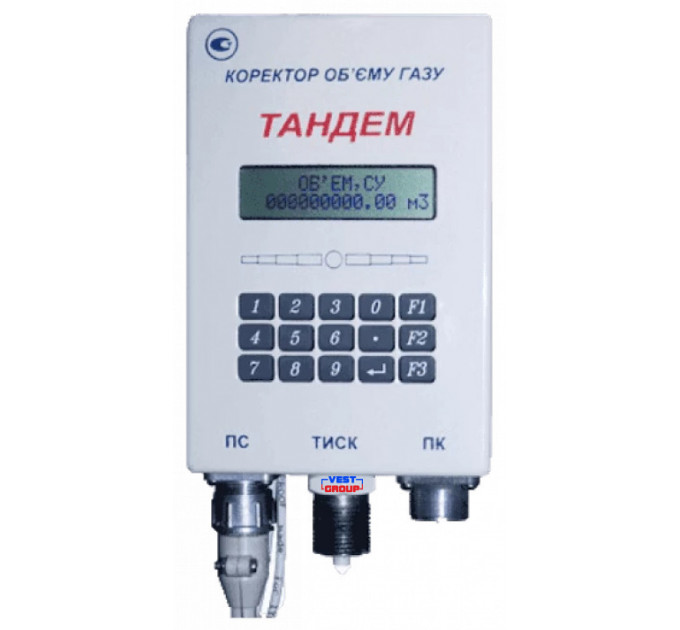

Корректор газа Тандем - ТР
Тандем ТР корректоры газа
Корректоры газа Тандем ТР предназначены для измерения абсолютного давления и температуры газа, а также вычисления объема природного газа по ГОСТ 5542-87, протекшего через счетчик газа в рабочих условиях; объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (температура 20 оС (293,15 К), давление 1,0332 кгс/см2 (101,325 кПа)) с учетом плотности газа, содержания в нем азота (N2) и диоксида углерода (СО2).
Применяются в комплекте со счетчиками газа на газораспределительных сетях низкого и среднего давления на узлах учета газа промышленного и коммунально-бытового назначения, в том числе коммерческого и прочего, для обеспечения учета объема газа по одному газопроводу.
Выход счетчика газа должен быть нормально замкнутый (разомкнут) сухой контакт с максимальной частотой импульсов 1 Гц и продолжительностью не менее 80 мс. Корректор имеет возможность программирования цены импульса от 1 до 100 имп/м3 с дискретностью 1имп.
Преобразование низкочастотных импульсных сигналов от счетчика газа, сигналов напряжения от преобразователей температуры и давления при вычислении объема газа, сведенного к стандартным условиям, может проводиться по методике согласно РД 50-213-80 или по методике NX19 мод. по ГОСТ 30319.2-96.
Корректоры объема газа Тандем ТР отвечают требованиям ГОСТ 12997-84, климатическое исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69 (группа исполнения С3 по ГОСТ 12997 -84), но предназначенные для эксплуатации при температуре окружающего воздуха от минус 20 до 50 С, относительной влажности до 95% при 35 С и атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм. рт. в.).
Корректоры газа Тандем ТР выполнены в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, имеют маркировку взрывозащиты 1ExibIIAT4 и могут применяться во взрывоопасных зонах помещений и внешнего оборудования согласно "Правил строительства электроустановок "ДНАОП 0.00-1.32-01".
Технические характеристики:
- Корректоры ТАНДЕМ-ТР изготавливаются с следующими верхними границами измерения абсолютных давлений: 160; 250; 400; 600; 1000; 1600 кПа.
-
Корректоры обеспечивают:
- Опрос преобразователей давления и температуры с периодичностью не более 30с;
- Учет импульсов от счетчика газа;
- Вычисление объема газа в рабочих условиях;
- Вычисление объема газа, сведения к стандартным условиям;
- Вывод на информационное табло результатов измерений и вычислений, а именно: объема газа, сведения к стандартным условиям; времени наработки; абсолютного давления газа; температуры газа, а также объемного расхода газа, с индикацией единиц измерений;
- Формирование почасовых и посуточных отчетов. -
Цена единицы наименьшего разряда табло корректора при отображении:
- Объема газа - 0,01 м3;
- Объемного расхода газа - 0,01 м3/час;
- Времени наработки - 0,01 ч;
- Давления газа - 0,01 кПа;
- Температуры газа - 0,01 С. - Корректоры измеряют температуру газа в диапазоне от минус 20 до 70 оС. Пределы допускаемой абсолютной погрешности корректоров при измерении температуры газа, не превышающие 0,3 оC.
-
Корректоры ТАНДЕМ-ТР измеряют абсолютное давление газа в диапазонах:
- Для корректоров с Рmax 160, 250, 400 кПа - от 84 кПа до Рmax;
- Для корректоров с Рmax 600, 1000, 1600 кПа - от 0,2 Рmax до Рmax.
Пределы допускаемой приведенной погрешности корректоров, отнесенные к Рmax, при измерении абсолютного давления газа не превышают 0,25%. -
Пределы допускаемой относительной погрешности корректоров при вычислении объема газа, приведенного к стандартным условиям, не превышают 0,5% при:
- Плотности газа от 0,668 до 1,02 кг/м3;
- Молярной доли азота в газе от 0 до 16%;
- Молярной доли диоксида углерода в газе от 0 до 4%;
- Температуре газа от минус 20 до 70 оС;
- Давления газа в диапазоне согласно 6.
- Температуре окружающего воздуха в диапазоне от минус 20 до 50оС. - Границы абсолютной погрешности корректоров при измерении времени наработки не превышают ± 5 с / сут.
-
Корректоры имеют возможность формирования и сохранения почасовых и подобных архивов течение:
- Не менее сорока пяти суток среднечасовой значений давления, температуры, объема газа в рабочих условиях и приведенного к стандартным условиям;
- Не менее ста двадцати пяти суток среднесуточных значений давления, температуры, объема газа в рабочих условиях и приведенного к стандартным условиям. - Корректоры формируют и сохраняют в памяти не менее 150 сообщений об отклонении значений отдельных параметров за допустимые пределы и об аварийных ситуациях и время их возникновения.
-
Корректоры формируют и сохраняют в памяти не менее 35 сообщений о сменах программируемых параметров. При этом сообщение содержит:
- Дату и время вмешательства;
- Название параметра, подвергшийся изменению;
- Предварительная и новое значение параметра. - Питание корректоров осуществляется от батареи литиевой с параметрами: Uхх = 3,6 B, Iкз = 400 mA, номинальная емкость - 8,5 А ∙ ч.
- Корректоры обеспечивают информационную связь с компьютером типа ИВМ или совместимыми компьютерами. Тип интерфейса для включения в иерархичность систему - последовательный по RS-232.
- Корректоры ТАНДЕМ-ТР выдерживают давление перегрузки до 1,25 Рmax.
- Корректоры устойчивы к воздействию изменения температуры окружающего воздуха в диапазоне температур от минус 20 до 50оС.
- Корректоры устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 150 Гц (с частотой перехода 60 Гц) с амплитудой смещения 0,15 мм для частоты ниже частоты перехода и ускорением 19,6 м/с2 для частоты выше частоты перехода, синусоидальный вибрации с амплитудой смещения 0,75 мм для частоты ниже частоты перехода и ускорением 2 м/с2 для частоты выше частоты перехода и одиночных механических ударов с значением пикового ускорения 150 м/с2 и продолжительность ударного импульса 15 мс.
- Корректоры устойчивы к воздействию внешнего магнитного поля частотой 50 Гц и напряженностью 40 А / м.
- Норма средней наработки до отказа корректоров 25000 час.
- Средний срок службы корректоров не менее 10 лет, а до замены батареи литиевой не более пяти лет.
- Средний срок восстановления работоспособного состояния корректоров не более восьми часов.
Состав изделия:
- Преобразователь температуры с термопреобразователем сопротивления платиновым типа GR 2141, с условным обозначением номинальной статической характеристики Pt 1000, класса точности А согласно IEC 751, производства ABB Automation Products;
- Преобразователь давления с тензопреобразователем ТП согласно ТУ У 33.2-13314929-001-2004;
- Блок микропроцессорный, осуществляющий измерение температуры, давления и вычисление объема газа при стандартных условиях.
- Блок микропроцессорный, который осуществляет измерение температуры, давления и вычисления объема газа при стандартных условиях.
Устройство и работа корректора ТАНДЕМ ТР
Корректор устроен как моноблок, в корпусе которого размещены блок микропроцессорный, табло, клавиатура управления, батарея питания и преобразователь давления. Преобразователь температуры присоединен к моноблока с помощью кабеля через соединитель.
Микропроцессорный блок обеспечивает вычисление входящих сигналов и передачу результатов вычисления на табло.
Табло обеспечивает индикацию измеренных параметров газа и другой информации, необходимой для обеспечения работы корректора.
Клавиатура служит для ввода в оперативную память корректора характеристик газа, а также для вызова по запросу на табло исчисленных и введенных ранее параметров.
В нижней части корпуса корректора расположены разъем прием периферических сигналов (импульсных сигналов счетчика газа и температуры (далее "ПС"), соединитель "Давление", а также разъем обеспечения связи с компьютером "ПК". Батарея питания находится под задней крышкой корпуса корректора.
Работа корректора ТАНДЕМ ТР
Сигналы давления и температуры, пропорционально их параметрам, подаются в микропроцессорный блок. На вход микропроцессорного блока также подаются импульсные сигналы, пропорциональные расходу газа от счетчика газа.
Корректор, по измеренным параметрам температуры и давления газа и количества импульсов, полученных от счетчика газа, производит вычисления расхода и объема газа, с приведением к стандартным условиям.
Удельное количество импульсов на 1 м3 задается программой вычисления в зависимости от характеристик счетчика газа.
Числовые значения объема газа выводятся на информационное табло в динамическом режиме.
Обеспечение взрывозащищенности.
Взрывозащищенность корректора обеспечивается выполнением его с видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ 22782.5-78.
Искробезопасность цепей корректора обеспечивается следующими мерами и способами:
- Применением в качестве источника питания батареи литиевой с параметрами: Uхх = 3,6 B, Iкз = 400 мА, не превышают допустимых по ГОСТ 22782.5-78;
- Конструктивным исполнением корректора в соответствии с ГОСТ 22782.0-81, ГОСТ 22782.5-78;
- Отсутствием в схеме электрической принципиальной корректора скученных индуктивностей и емкостей, превышающих предельно допустимые значения;
- Подключением цепей интерфейса RS232 корректора в круг второстепенной аппаратуры через блок искрозащиты БИ - 02 по ТУ У 13325726.002-99;
- Использованием, в качестве преобразователей температуры и давления изделий, отвечающих требованиям 4 ПУЭ;
- Использованием, в качестве счетчика газа, счетчиков типа с маркировкой взрывозащищенности 1ExibIIBT;
- Наличие маркировки взрывозащиты и предупредительных надписей на корпусе корректора.
Габаритный чертеж корректора объема газа ТАНДЕМ ТР
Схема внешних соединений корректора объема газа Тандем ТР:
Обозначение | Наименование |
А1 | Корректор объема газа ТАНДЕМ |
А2 | Компьютер персональный |
Схема измерения параметров корректора объема газа ТАНДЕМ ТР
Обозначение | Наименование | Количество |
А1 | Калибратор КК-063 | 1 |
А2 | Каллибратор давления | 1 |
А3 | Каллибратор температуры | 1 |
Характеристики
Тандем-ТР корректор объема газа | |
---|---|
Модель: | 12655 |
Производитель: | ТАНДЕМ (Украина) |
Основные параметры | |
Коррекция: | по температуре и давлению газа |
