Газораспределительный пункт (ГРП, ШРП, ГРПШ, ШГРП)

Газораспределительный пункт (ГРП) шкафного типа представляет собой ящик из несгораемых материалов, внутри которого находится оборудование, предназначенное для снижения давления газа и поддержания его в заданных параметрах. Можно выделить ГРП, предназначенные для следующих целей: снижение давления; учет расхода газа для коммерческих целей и регулировка давления.

В соответствии с назначением в ГРП (ГРУ) размещается следующее оборудование:

  • регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне;
  • предохранительный запорный клапан, автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов (устанавливается перед регулятором по ходу газа);
  • предохранительное сбросное устройство, сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключается к выходному газопроводу, а при наличии расходомера (счетчика) — за ним (перед сбросным устанавливается запорное устройство);
  • фильтр для очистки газа от механических примесей. Устанавливается перед предохранительным запорным клапаном;
  • обводной газопровод (байпас) с последовательно расположенными двумя запорными устройствами (по байпасу производится подача газа во время ревизии и ремонта оборудования линии редуцирования, его диаметр принимается не меньшим чем диаметр-седла клапана регулятора).

Чтобы определить оптимальные технические характеристики устройства необходимо учитывать потребности, а также условия его эксплуатации. Газорегуляторные пункты монтируют как в отдельных зданиях, так и в шкафах, пристройках.

Различают устройства следующих типов:

  • ГСГО или ГРС — станции с газовым типом обогрева;
  • ШП, ШРП, ШГРП или ГРПШ — газорегуляторные шкафные пункты;
  • ГРП, ГРУ — стационарные пункты регулировки газа.

Газорегуляторные пункты шкафного типа

используются для того, чтобы удерживать давление на необходимом уровне. При этом оборудование функционирует независимо от давления газа на входе и его расхода. Данные газовые установки позволяют снизить объем потребляемого газа за счет автоматического отключение его подачи, если превышены определенные показатели. Это оборудование относят к виду станции, предназначенной для распределения газа. Сфера применения — городские газовые сети высокого и среднего давления. Также существует разновидность шкафов, которые предназначены для эксплуатации на объектах промышленного или сельскохозяйственного типа.

Шкафной газорегуляторный пункт: как выбрать оборудование

Главный критерий, который учитывается при выборе газового оборудования — это условия его эксплуатации. Важно, чтобы устройство использовалось в соответствии с рекомендуемыми климатическими условиями.

Шкафные регуляторы выпускаются в различных исполнениях:

  • с главной, резервной линиями редуцирования и узлом учета газа;
  • с запасной и капитальной линиями редуцирования без узла учета газа;

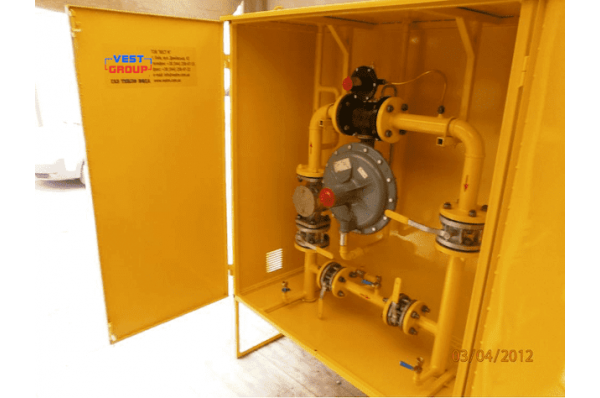

  • с линией редуцирования и байпасом и узлом учета газа;
  • с линией редуцирования и байпасом без угла учета газа;

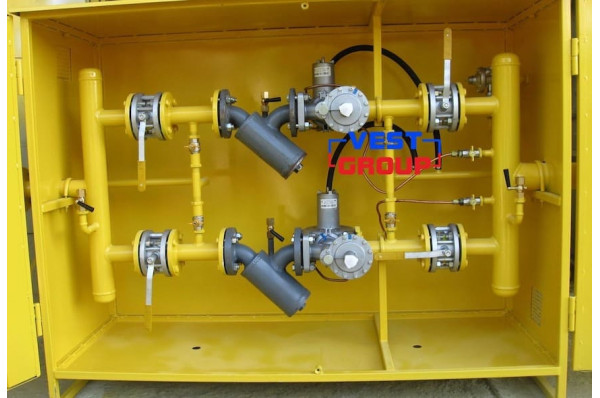

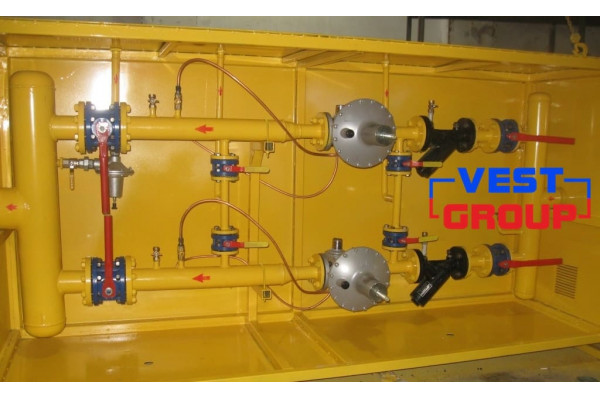

  • с двумя линиями редуцирования с различными регуляторами при их параллельном включении.

Специфическое качество шкафным пунктов состоит в том, что все оборудование располагается внутри шкафа. Данное изделие является сварной рамной конструкцией, обшитой снаружи листами стали. Для обеспечения вентиляции в шкафу предусмотрены специальные жалюзийные решетки, которые располагаются на поверхности установки.

Газораспределительные пункты бывают с 1-3 линиями очистки газа, с 1-3 измерительными линиями, с обводной линией.

Копания "Вест-М" готова предложить вам широчайший ассортимент ШРП. У нас вы можете купить газораспределительные пункты как нашего производства, так и известных брендов России, Украины, Италии, Германии и т.д.

В нашем онлайн-каталоге вы с легкостью подберете необходимые устройства, потому что каждый товар имеет подробное описание характеристик. Если же у вас остались какие-то вопросы, то наши квалифицированные сотрудники всего готовы предоставить подробную консультацию. У нас вы можете заказать исполнение специальных проектов на самых выгодных условиях.
